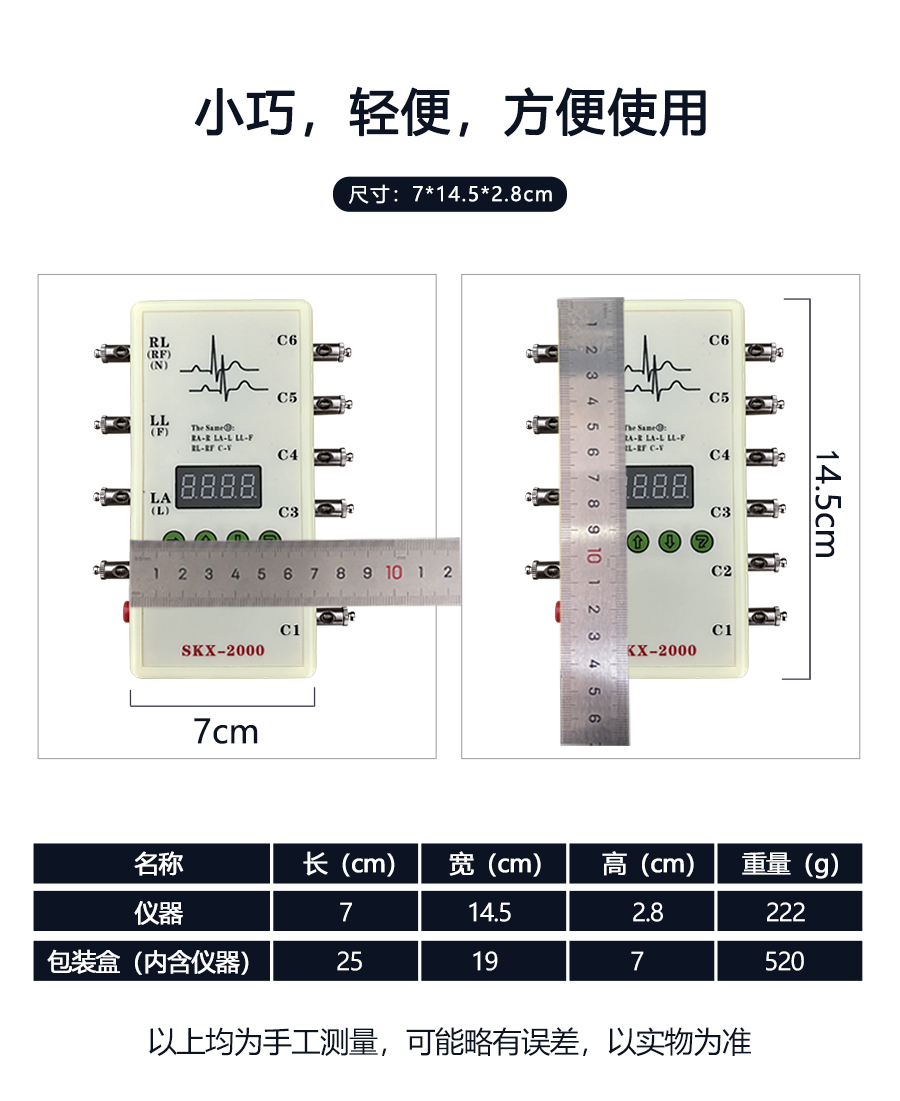

SKX-2000D 心電信號模擬儀器使用說明
功能特點：
★ 10個萬用連接頭，可以連接任意心電類產品。
★ 12導聯同步心電信號輸出，輸出不同的12導心電波形。
★ 內置高性能CPU，可以模擬輸出標準心率為60bpm的心電波形。

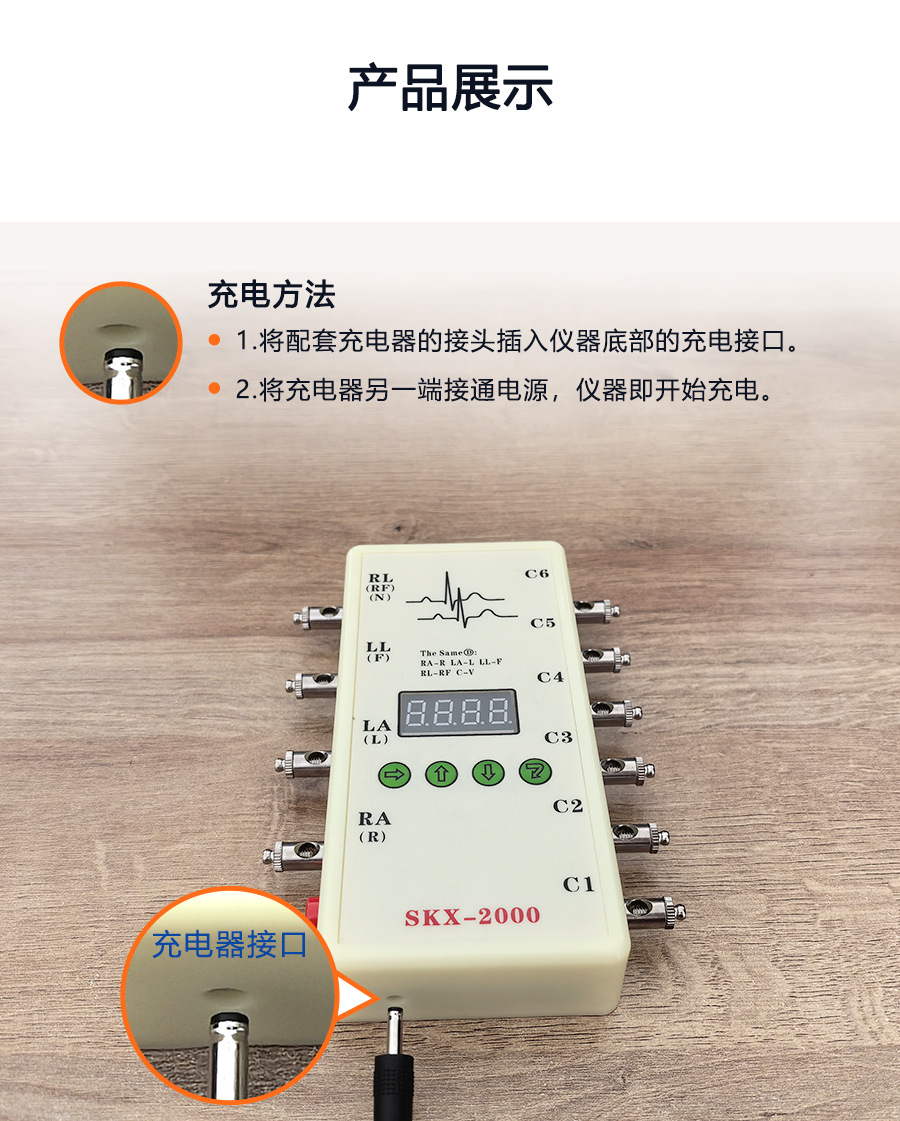

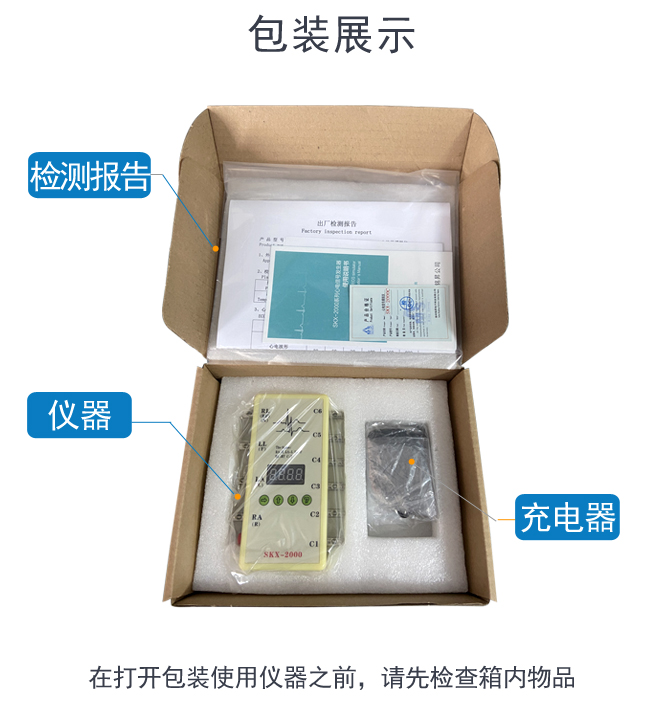

★ 內置大容量鋰電池，外置專用充電器。
★ 系統具有自動休眠功能，電池過沖、過放保護功能。
★ 數碼管顯示波形代碼，及頻率、幅度等參數內容。
★ 按鍵操作,更改波形種類、波形頻率、幅度等參數。
波形種類
1. 采集人體正常的心電波形
2. 標準心率波形(尖角波)，用于檢測心率范圍
3. 模擬心率不齊波形
4. 方波 檢測心電低頻特性及掃描速度
5. 正弦波 檢測心電高頻性能
6. 呼吸波形 檢測監護儀的阻抗式呼吸
7. 1mV定標信號 檢測幅度范圍
8. 設置波形幅度參數
波形參數介紹：
1. 正常心電波形
★ 心率設置范圍：10bpm-200bpm；（初始數值：60 bpm）
★ 信號幅度固定
2. 正負三角波形
★ 頻率范圍：10bpm-400bpm；（初始數值：75 bpm）
★ 幅度范圍：0.1mV-4mV（10：0.1mV ,400：4mV）
★ 2種模式,模式一：正向波形；模式二：負向； 通過波形，通過組合鍵進行選擇
3. 模擬心率不齊波形
★ 頻率范圍：10bpm-250bpm（初始數值：80 bpm）
★ 幅度范圍：0.1mV-4mV（10：0.1mV ,400：4mV）
★ 2種模式，模式一：大波形在下；模式二：大波形在上；通過組合鍵進行選擇。
4. 方波
★ 頻率范圍：0.1Hz-10Hz（10：1Hz 100：10Hz）；（初始數值：1 Hz）
★ 幅度范圍：0.1mV-4mV（10：0.1mV ,400：4mV）
5. 正弦波形
★ 頻率范圍：1Hz-100Hz；（初始數值：10 Hz）
★ 幅度范圍：0.1mV-4mV（10：0.1mV ,400：4mV）
★ 可以在波形上疊加直流分量，范圍是0.1mV-3mV（10：0.1mV，300:4mV）
★ 通過組合鍵，選擇需要改變的參數，模式一：頻率；模式二：疊加的直流分量（10：0.1mV，400：4mV）
6. 模擬呼吸波形（可能對部分機型無信號）
★ 頻率范圍：1-100次/分。（初始數值：15 bpm）
★ 請注意，呼吸導聯為RA-LL，基線阻抗為1K
7. 定標波形1mV
★ 頻率范圍：30bpm-60bpm
★ 脈沖寬度：100ms
8. 信號幅度設置
★ 幅度范圍：0.1mV-4mV（10：0.1mV ,400：4mV）；（初始數值：100）
★ 請注意，此幅度設置將影響到除正常心電波形外的所有波形。
注意：
① 本模擬器上電后自動產生波形1的正常心電波形。

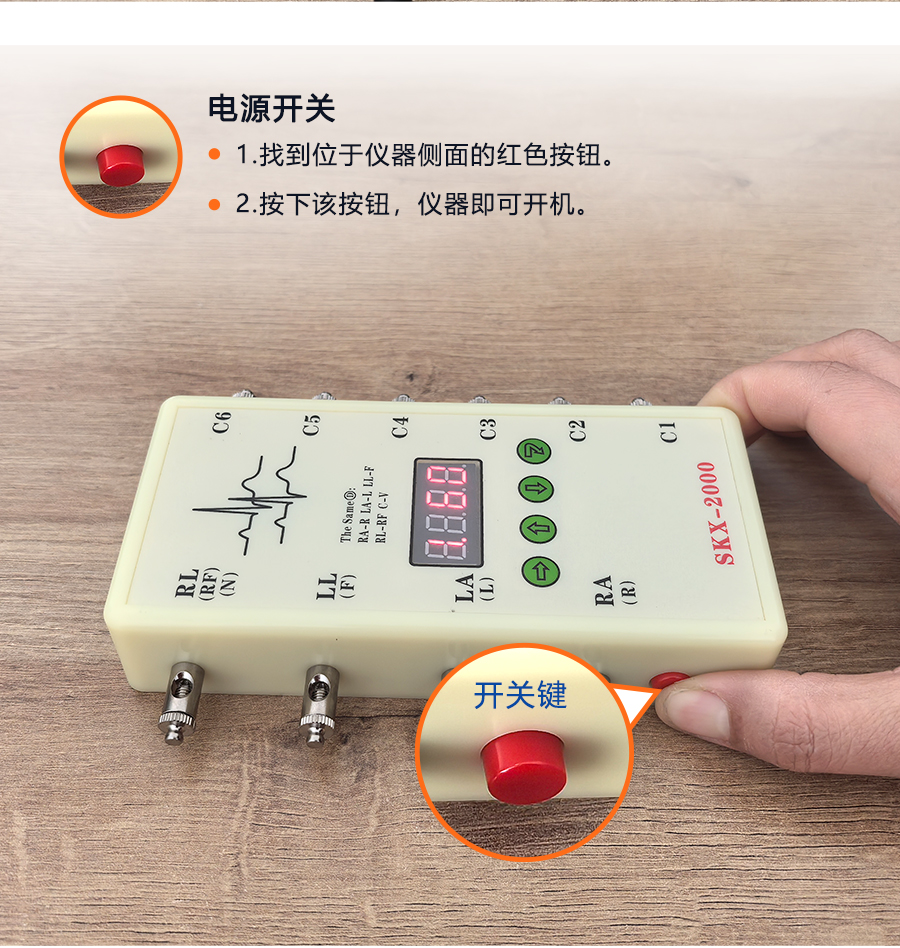

② 模擬器的LED顯示管，為防止用戶在使用過程中忘記關閉電源，系統設計為當24小時內沒有操作按鍵時，CPU將進入待機狀態，以便節電，再次開機
將正常工作。按任意按鍵則計時歸零。

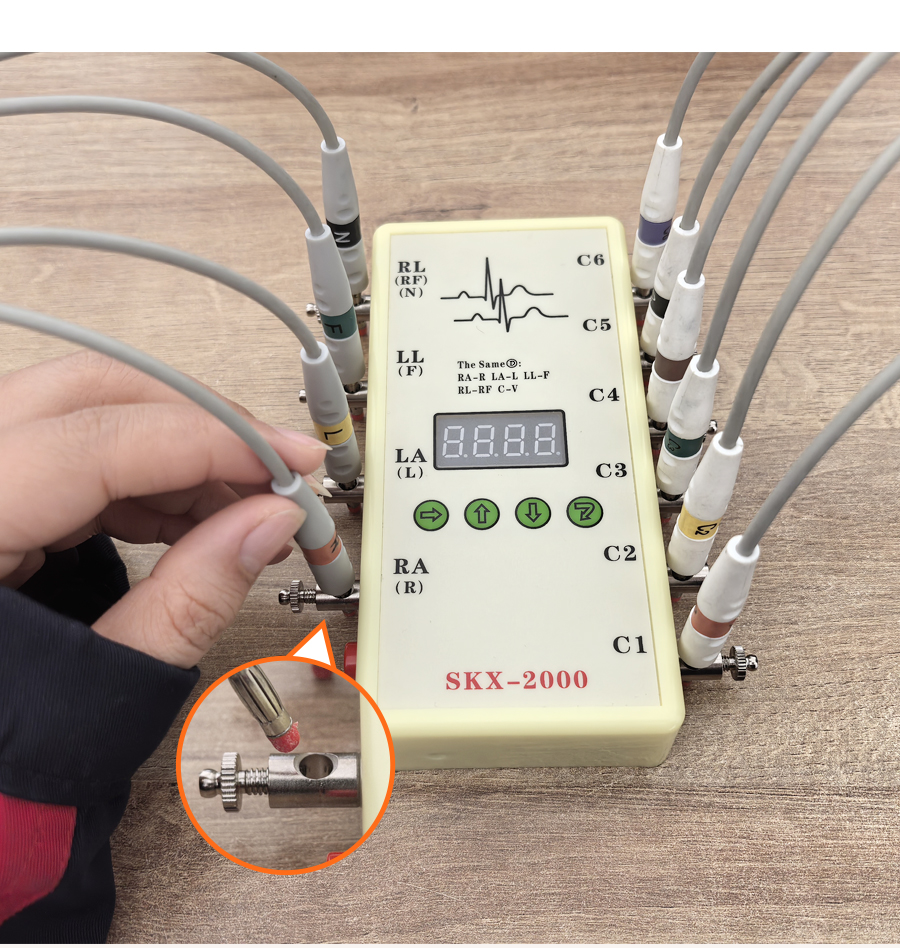

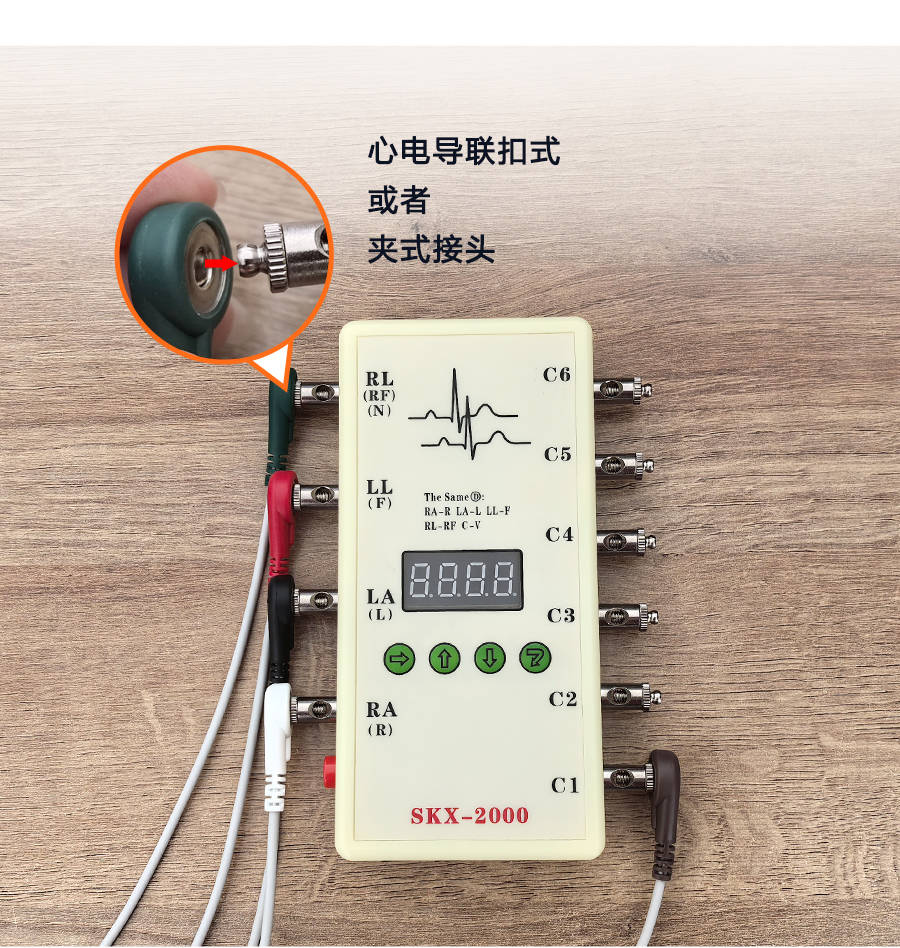

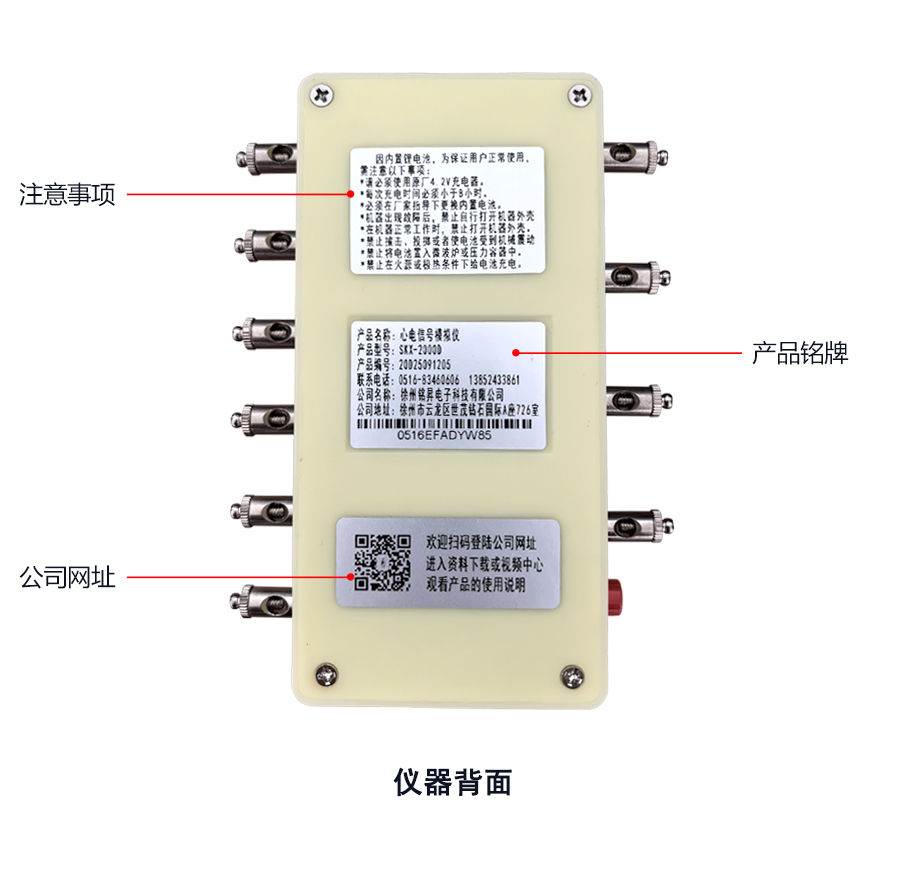

③ 心電圖機接法：RA-R（右手），LA-L（左手），LL-F（左腿），RL-RF（右腿），C1-C6胸導
④ 監護儀接法：RA-右手（白色），LA-左手（黑色），LL-左腳（紅色），RL-右腳（綠色），C1-C6胸導（棕色）
⑤ 三導聯接法：RA-右手（白色），LA-左手（黑色），LL-左腳（紅色）
⑥ 歐標對應接法：L-LA R-RA RF(N)-RL F-LL C-V

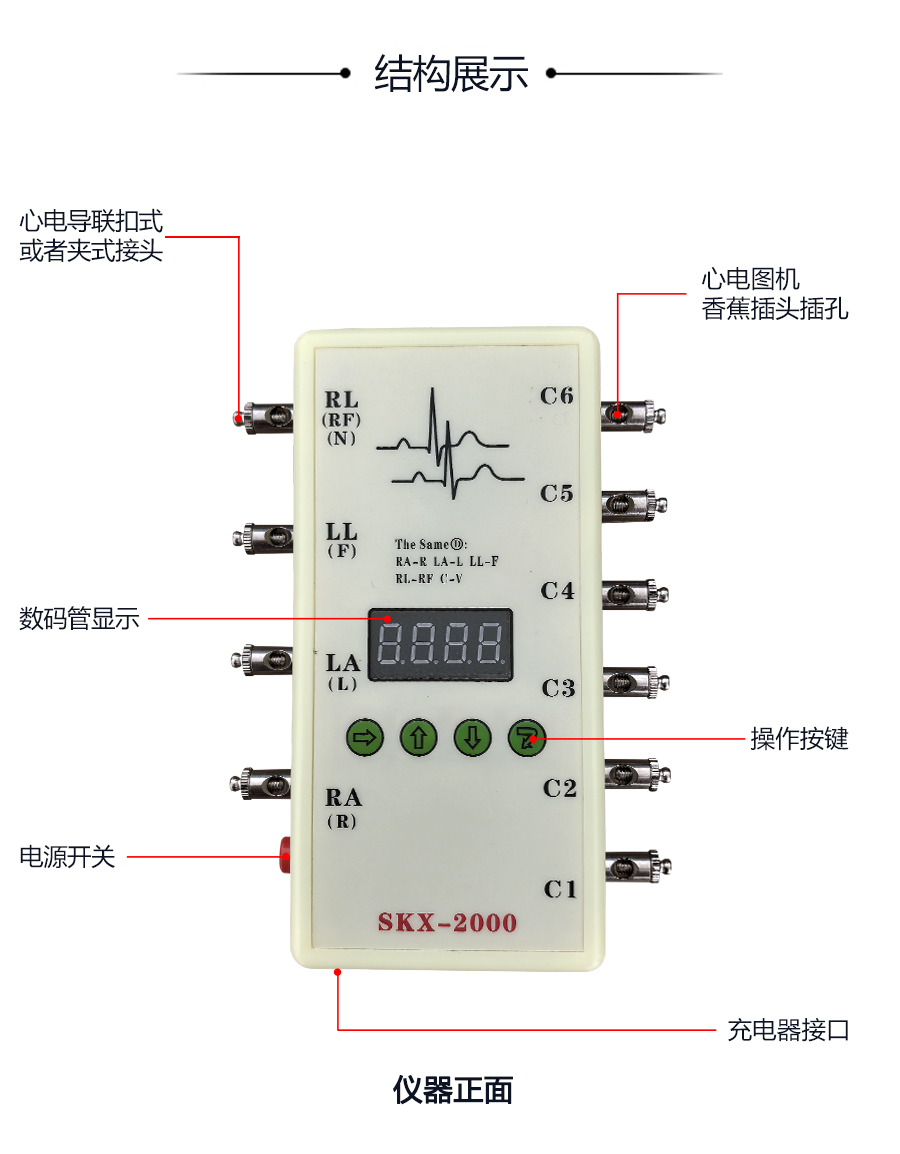

按鍵說明
一共有四個按鍵，依次為選擇鍵、增加鍵、減小鍵、確認鍵，另外還有一組組合鍵
選擇鍵
此按鍵用來選擇要改變的參數，共有4個LED管來顯示4個代碼，從左到右，分別代表顯示的內容，
1代表波形代碼，2-4代表要更改的參數（2代表數值的百位，3代表十位，4代表個位）
LED管右下腳的亮點，表示選中的參數；可以進行更改。
增加鍵
當使用選擇鍵選擇好更改內容后，使用此鍵進行參數更改。
減小鍵
當使用選擇鍵選擇好更改內容后，使用此鍵進行參數更改。
確認鍵
當參數更改完畢后，此鍵確認后將確認參數的更改，并產生相應的波形。
組合鍵
按下選擇鍵的同時，再按下確認鍵，松開確認鍵，松開選擇鍵，這時表示選擇了一次組合鍵，再次按下確認鍵后將顯示不同的內容。
