SKX-2000SUP+型，心電信號模擬儀 是具有寬廣的信號幅度范圍，可以模擬出多種幅度、頻率的心電類信號，30多條異常波形信號。

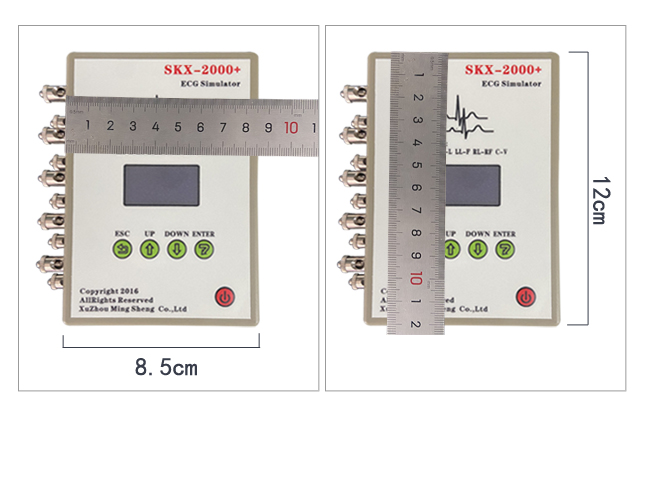

尺寸重量說明（以下均為手工測量，可能略有誤差，具體以實物為準）
名稱 | 長 | 寬 | 高 | 重量 |
儀器 | 8.5 | 12 | 3.2 | 226 |
包裝盒（內含儀器） | 25 | 19 | 7 | 530 |

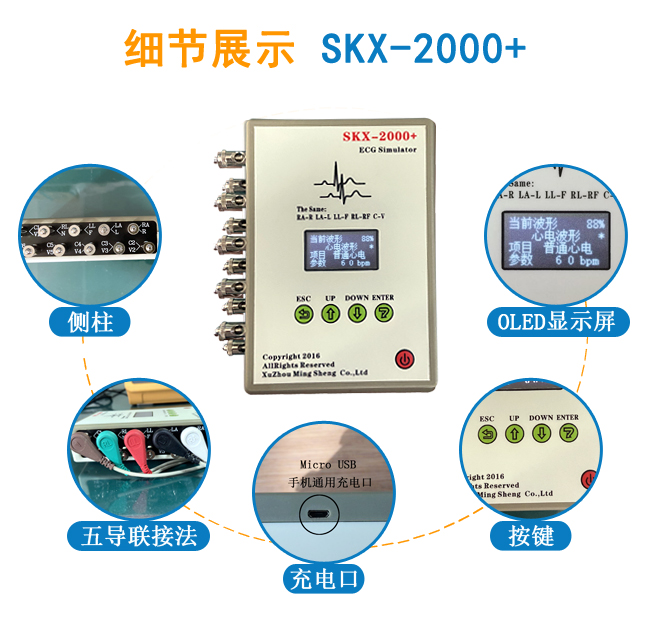

SKX-2000SUP＋型 心電信號模擬儀 特點如下
① 采用10個萬用心電接頭，可以方便快捷連接監護儀、心電圖機等心電類產品導聯線。
② 12導聯同步心電信號輸出，輸出不同的12導心電波形。
③ 內置18650大容量鋰電池，電源管理模塊，在使用過程中保證電源穩定、低干擾的輸出。
選配標準的micro usb通用接口電源充電器。
④ 采用菜單式操作，參數更改簡單、方便、快捷，方便用戶設置。
⑤ 采用OLED顯示屏，顯示菜單內容。
⑥ 簡單的按鍵操作，菜單管理，使用簡單方便。
⑦ 內置中英文的波形設置說明，輕松了解波形設置及參數選擇。
⑧ 可選配有創壓IBP（電信號）。
SKX-2000SUP＋模擬儀的待機工作時間
① 當電量顯示為0%的時候開機狀態下，模擬儀可以再工作1分鐘后自動關機，如果選擇任意按鍵，
則定時關機進行延時，直至1分鐘內無按鍵處理后自動關機。
② 當電量顯示為10%的時候開機狀態下，模擬儀可以再工作5分鐘后自動關機，如果選擇任意按鍵，
則定時關機進行延時，直至5分鐘內無按鍵處理后自動關機。
③ 當電量低于0%時模擬儀，將不能再次開機。
SKX-2000SUP＋的注意事項
① SKX-2000SUP＋心電模擬儀可以對心電類設備進行定標，定標導聯僅限于Ⅱ，即RA-LL端輸出的信號幅度，
連接心電設備的RA導聯至模擬儀的RA端，LL導聯至模擬儀的LL端，則心電設備采集的信號滿足軟件中設置的信號幅度范圍0.1mV-4mV；
② 心電波形中的波形幅度是0.5mV，1mV，2mV，3種固定幅度可選擇更改；
③ 如果定標其他導聯時，請按照下列方法進行定標：
A、Ⅰ導聯定標：請將導聯線RA連接至模擬儀RA端，導聯線LA連接至模擬儀LL端，此時心電設備采集的信號就是Ⅰ導聯的定標信號；
B、 C導聯定標：請將RA、LA、LL并聯后連接至模擬儀RA端，C1或者其他胸導聯連接至模擬儀LL端，此時采集到的C1（或者其他胸導聯）則為標準的
定標信號；
④ 關于偏置電壓的檢測方法，當測試正向偏置時，請選擇正弦波形，并連接心電設備的RA至模擬儀的LL端，心電設備的LL至模擬儀的RA端進行正偏置電
壓測試；當測試負偏置電壓時，請選擇正弦波形，并連接心電設備的RA至模擬儀的RA端，心電設備的LL至模擬儀的LL端進行負偏置電壓測試；
⑤ 當連續一分鐘內沒有按鍵操作時，屏幕將會自動關閉，按任一按鍵后屏幕恢復顯示，在屏幕關閉后，指示燈開始工作，每5秒閃爍一次；屏幕恢復顯示
后，指示燈停止閃爍；
SKX-2000SUP＋與心電設備的連接
① 心電圖機接法：RA-R（右手），LA-L（左手），LL-F（左腿），RL-RF（N）（右腿），C1-C6（V1-V6）胸導；
② 監 護 儀 接法：RA-右手（白色），LA-左手（黑色），LL-左腳（紅色），RL-右腳（綠色），C1-C6胸導（棕色）；
③ 三 導 聯 接法：RA-右手（白色），LA-左手（黑色），LL-左腳（紅色）；
或者采集導聯為Ⅱ時：
RA-右手（白色），LL-左腳（紅色），RL-（參考地、反饋點）；
或者采集導聯為Ⅰ時：
RA-右手（白色），LA-左手（黑色），RL-（參考地、反饋點）；
④ 兩 導 聯 接法：采集導聯為Ⅱ時請連接RA-LL，采集導聯為Ⅰ時請連接RA-LA；
⑤ 歐標對應接法：L-LA R-RA RF(N)-RL F-LL C1-C6（V1-V6）;
本模擬儀的波形類型一共有13種，分別是
序號 | 波形類型 | 簡介 |
1 | 心電波形 | 兩種不同的模擬人體的心電波形 |
2 | 尖角波形 | 用于檢測心率準確度及心率范圍的波形 |
3 | 校準波形 | 用于校準心電設備幅度的標準幅度信號 |
4 | 心率不齊 | MIT數據庫中的四種心率不齊波形，用于檢測心電類設備心率性能 |
5 | 方波 | 用于檢測心電設備的曲線掃描速度及時間常數性能 |
6 | 正弦波 | 用于檢測幅頻特性等相關性能 |
7 | 呼吸波 | 檢測具有呼吸功能的心電設備中的呼吸參數性能 |
8 | 三角波形 | 可改變底部寬度的三角波形，用于檢測對不同寬度的R波識別率 |
9 | 同步起搏 | 檢測心電設備對起搏信號的抑制及識別 |
10 | QRST波形 | 用于模擬儀人體的QRST波形，檢測T波R波等相關性能 |
11 | 起搏脈沖 | 檢測心電設備對起搏信號的抑制 |
12 | 疊加信號 | 對疊加35Hz，50Hz，60Hz正弦波信號的心電信號的干擾抑制 |
13 | 異常波形 | 多種類型的異常波形 |
波形類型參數列表說明
波形類型 | 項目 | 參數 |
心電波形 | 普通心電 | 心率范圍：20 bpm-300 bpm |
竇性心電 | 心率范圍：20 bpm-100 bpm | |
幅度 | 幅度范圍：0.5 mV，1 mV，2 mV 3種固定幅度 |
波形類型 | 項目 | 參數 |
尖角波形 | 心率 | 心率范圍：20 bpm-400 bpm |
幅度 | 幅度范圍：0.10mV-5.00mV | |
方向 | 上、下 |
波形類型 | 項目 | 參數 |
校準波形 | 心率 | 心率范圍：30 bpm-120 bpm |
幅度 | 幅度范圍：0.10mV-5.00mV | |
寬度 | 寬度范圍：40 ms-200 ms |
波形類型 | 項目 | 參數 |
心率不齊 | 二聯率 | 心率數值：80 bpm 或者40 bpm |
慢二聯率 | 心率數值：60 bpm 或者30 bpm | |
快二聯率 | 心率數值：120 bpm | |
雙向收縮 | 心率數值：90 bpm或者45 bpm |
波形類型 | 項目 | 參數 |
方波 | 頻率 | 頻率范圍：0.1 Hz- 5.0 Hz |
幅度 | 幅度范圍：0.10mV-4.00mV |
波形類型 | 項目 | 參數 |
正弦波形 | 頻率 | 頻率范圍：0 Hz-150 Hz，包括0.67Hz |
幅度 | 幅度范圍：0.10mV-5.00mV | |
偏置電壓 | 電壓范圍：10 mV-500 mV |
波形類型 | 項目 | 參數 |
呼吸波形 | 呼吸率 | 心率范圍：5 bpm-120 bpm |
幅度 | 幅度范圍：0.3R-3R | |
窒息時間 | 時間范圍：0S-120S | |
波形周期 | 周期范圍：20 bpm-120 bpm |
波形類型 | 項目 | 參數 |
三角波形 | 心率 | 心率范圍：30 bpm-200 bpm |
寬度 | 寬度范圍：10 ms – 200 ms | |
幅度 | 幅度范圍：0.10mV-5.00mV | |
方向 | 上、下 |
波形類型 | 項目 | 參數 |
同步起搏 | 心率 | 心率范圍：30 bpm-200 bpm |
脈沖寬度 | 寬度范圍：0.1 ms – 2.0 ms | |
脈沖幅度 | 幅度范圍：0.10mV-4.00mV | |
脈沖方向 | 上、下 |
波形類型 | 項目 | 參數 |
QRST波 | T波幅度 | 幅度范圍：0.00 mV-1.20 mV |
R波幅度 | 幅度范圍：0.10mV-4.00mV | |
R波心率 | 心率范圍：10 bpm-200 bpm | |
R波寬度 | 寬度范圍：10 ms – 200 ms | |
ST | 幅度范圍：-0.90 mV – 0.90 mV |
波形類型 | 項目 | 參數 |
起搏脈沖 | 脈沖心率 | 心率范圍：20 bpm-300 bpm |
脈沖寬度 | 寬度范圍：0.1 ms – 2.0 ms | |
脈沖幅度 | 幅度范圍：0.10mV-5.00mV | |
脈沖方向 | 上、下兩個 |
波形類型 | 項目 | 參數 |
疊加波形 | 心率 | 心率數值 80 bpm |
頻率 | 疊加波形頻率范圍：30 Hz – 60 Hz | |
幅度 | 疊加波形幅度范圍：0.05mV-1.00mV |
波形類型 | 項目 | 參數 |
異常波形 | 波形類型
| 粗糙型心房顫動 |
精細型心房顫動 | ||
心房撲動 | ||
竇性心律不齊 | ||
心跳丟失 | ||
房性心動過速 | ||
結性心律 | ||
室上性心動過速 | ||
房性期前收縮 | ||
結性期前收縮 | ||
室性期前收縮1 | ||
室性期前收縮2 | ||
室性期前收縮3 | ||
室性期前收縮4 | ||
室性期前收縮5 | ||
室性期前收縮6 | ||
多病灶期前收縮 | ||
5 室性期前收縮 | ||
11 室性期前收縮 | ||
24 室性期前收縮 | ||
頻繁多病灶收縮 | ||
室早二聯率 | ||
室早三聯律 | ||
成對室性收縮 | ||
5個室性收縮 | ||
11個室性收縮 | ||
室性心動過速 | ||
粗糙型心室顫動 | ||
精細型心室顫動 | ||
停博 | ||
一級心傳導阻滯 | ||
二級心傳導阻滯 | ||
三級心傳導阻滯 | ||
右束枝傳導阻滯 | ||
左束枝傳導阻滯 | ||
呼吸性心律不齊 | ||
竇性心動過緩 | ||
周期 | 時間范圍：10S – 60S |
波形類型 | 項目 | 參數 |
菜單設置 | 默認波形 | 可以選擇波形類型中的任一波形作為開機默認波形 |
語言選擇 | 軟件語言選擇中英文 | |
自動關機 | 設置無按鍵操作是的自動關機時間，單位為小時 | |
顯示幫助 | 開機后的按鍵幫助是否顯示 | |
亮度調節 | 查看亮度調節，保持配置，然后關機 | |
保存設置 | 更改軟件設置后是否保存設置，以備下次開機使用 | |
出廠設置 | 恢復出廠默認的廠家設置 |
